1| 도면의 형식 및 KS 규격



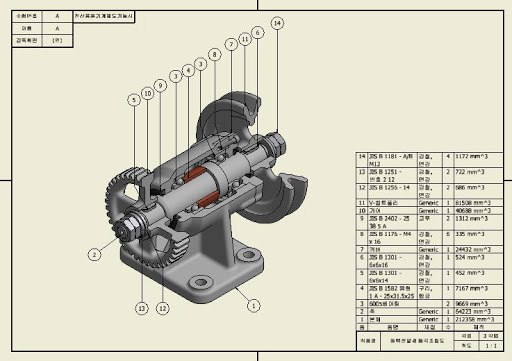

□1. 도면의 크기

도면의 크기는 A열 사이즈를 사용한다.



 도면용지의 크기                                                                                                (단위: mm)

 제도지의 치수

 A0

 A1

 A2

 A3

 A4

 가로x세로

 1189 x 841

 841 x 594

 594 x 420

 420 x 297

 297 x 210

 도면의 오른쪽 테두리

 20

 20

 10

 10

 10

 도면의 왼쪽 테두리 (철하지 않을때)

 20

 20

 10

 10

 10

 도면의 왼쪽 테두리(철할때)

 25

 25

 25

 25

 25

* 용지의 폭과 길이의 비는 1 : √2 이다.



□2. 척도 표시방법

+ 실물을 축소해서 그린 도면 - 축척

+ 실물과 같은 크기로 그린 도면 - 현척(실척)

+ 실물을 확대해서 그린 도면 - 배척

+ 비례척이 아닌 임의의 척도 - NS(Not to Scale)

             A  : B

    도면크기 : 실제물체의 크기



KS 규격에 의한 척도표시

종류                                  척도

--------------------------------------------------------------------------------------

현척    1/1

축척    (1/√2), 1/2, (1/2.5), (1/2√2), (1/3), (1/4), 1/5, (1/5√2), 1/10, 1/20, (1/25), 1/50, 1/100,

          1/200, (1/250)

배척   (√2/1), 2/1, (2.5√2/1), 5/1, 10/1, 20/1, 50/1, (100/1)

* 단, ()의 척도는 가급적 사용하지 않는다.



배척은 2:1, 5:1, 10:1로 쓴다
