'기계 가공 분야 자격증/기계 기타' 카테고리의 글 목록

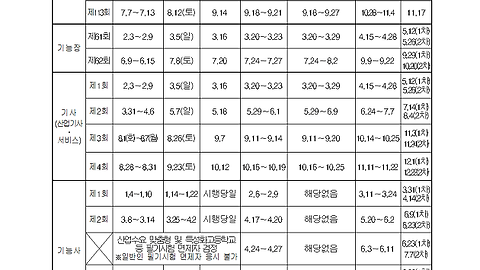

2017년도 제1회 기계설계산업기사 시험 일정

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 12. 6. 14:28

| 기계설계산업기사 2017년도 제1회 시험 일정 첨부파일 : 원서접수 2.3~ 2.9 필기시험 3.5 필기시험합격발표 3.6 실기시험 원서접수 3.20~ 3.29 실기시험 4.15~4.28 합격자발표 5.12 (1차) 5.26 (2차) (컴퓨터응용가공산업기사 수험자는 2과목 과목 면제) 1. 기계가공법및안전관리 (면제) 3. 기계설계 및 기계재료 (면제) 2. 기계제도 ( 공부해야 함 ) 4. 컴퓨터응용설계 ( 공부해야함 )

기능사 4제회 실기 시험장 별 시설현황

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 10. 28. 09:53

기계 설계 프로그램들

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 10. 12. 09:25

1. AutoCAD 2D 제도에 가장 대표적.. 3D도 가능함. 2. UG NX 8.5 ~ 3D 모델링, NC DATA 생성 가능. 5축, 금형 등에 쓰임 3. MasterCAM X5 ~ 마스터 캠. 2D 모델링 및, NC DATA 생성. 3D도 가능하긴 한데 약함. 4. 인벤터 Inventor 오토데스크사에서 만든 3D 모델링 제품. 오토캐드와 호환성 좋음. 5. 카티아 CATIA 3D 모델링. 컴퓨터응용가공산업기사 시험에 쓰임 6. PowerMill, HyperMill 맹..UG 비슷한 3D 형상 프로그램들 7. VCNC 시뮬레이터 프로그램. 컴퓨터응용가공산업기사, 밀링기능사, 선반기능사 등에 쓰임 8. SolidWorks 3D 프로그램

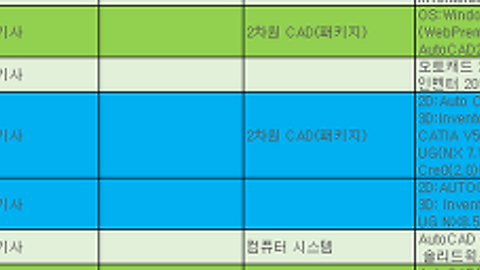

기사/산업기사 실기시험장 장비 현황

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 10. 10. 17:45

기계설계산업기사 실기 시험장 대구폴리텍 장비 현황 2D : Autocad 2013 3D : Inventor 2013, UG NX8.5 컴퓨터응용가공산업기사 실기 시험장 대구폴리텍 장비 현황 CAM작업: UG NX8.5 CAM작업: PowerMill 2014 머시닝센터작업(3대) -기계 S&T(TNV-40A),두산mynxNM410, DMC(DM42VL) 콘트롤러:Centrol 및 Fanuc 프로그램 입력장치V-CNC S/W 및 메모장 프로그램조작기(Sentrol Pro-B)

CNC, 머시닝센터 공부하기 좋은 다음 카페

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 10. 10. 12:25

http://cafe.daum.net/bukdukr 여기 선생님이 각종 동영상 강의 자료도 많이 올려주시고해서 개인적으로 공부하기 좋다고 생각합니다.. 감사합니다. 선생님!

모멘트란 무엇인가

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 9. 7. 10:31

모멘트[ moment ]생각한 점에서 힘의 작용(作用)선에 내린 수직선의 길이와 그 힘과 곱한 것을 말한다. 너트를 스패너를 사용해체결할 때 스패너의 말단을 잡는 힘을 작용시킬 때와 스패너의 근본을 잡고 너트를 체결할 때에 말단을 잡고 작용하는 편이 회전시키기 쉽다. 물체를 회전시키려고 하는 힘의 작용을 모멘트(moment of force) 또는 줄여서 모멘트라고 한다. 모멘트 기호는 M로 표시한다. 모멘트(M)의 크기는 다음과 같이 표시한다.모멘트＝힘×회전축에서 힘이 작용선에 긋는 수직선이 길이M＝F×a O점 : 회전축+I189의 중심(中心). M : 모멘트의 크기(단위 kgfㆍm 또는 kgfㆍcm) F : 힘의 크기(단위는 kg 또는 N). a : 회전축으로부터 힘의 작용선을 긋는 수직선의 길이 (모..

힘의 단위 변환 1N 1Dyn 등

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 8. 31. 10:38

1N 1dyn 1pdl 1kgf 1lbf 1slug 1J 1cal -> j 1kcal -> kgf*m 1W 1kW -> kgf* m / s 1HP > W 1PS > W 1N = 1kg (질량) x 1m/s^2 1Dyn = 1g x 1cm/s^2 1pdl = 1lb x 1ft/s^2 1kgf = 1kg x 9.81 m/s^2 1lbf = 1lb x 32.149ft/s^2 = 1slug*ft/s^2 1slug=14.59kg 1J= 1n x 1m 1cal = 4.19J 1Kcal = 427 kgf * m 1w = 1 j / s = 1 n*m / s 1kW = 102 kgf * m / s 1HP = 746.1W 1PS = 735.5W

1 파운드를 1LB라고 쓰는 까닭

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 8. 31. 10:17

lb 는 pound 의 라틴어인 libra 의 줄임말입니다. 그럼 oz는 뭘까? oz 에서 z 는 중세 인쇄업자가 사용한 어미 생략의 기호 입니다. 그래서 ounce 를 줄여서 o 라고 쓰고 생략기호인 z를 붙인 것입니다. 출처 : http://ask.nate.com/qna/view.html?n=10835123 위키 LB (파운드)는 라틴어 libra에서 비롯되었고 파운드 (pound)란 이름은 라틴어 libra pondo 를 게르만어계에서 a pound weight로 부르는 데서 기원했다. 참고로 미터법으로 1lb = 0.45359237 kg 이다. OZ (온스)는 옛 이탈리아어인 onza에서 비롯되었다. - 현재는 oncia로 쓴다. 참고로 미터법으로 질량은 1oz = 28.35g, 부피는 1oz =..

베어링의 계열 번호 알기

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 7. 29. 10:45

베어링 번호 6206의 의미 6206 형식 1,2,3 : 복렬 자동조심형 6,7 : 단열 N : 원통 롤러 6206 지름 0,1 : 특별 경하중 2 : 경하중 3 :보통하중 4: 큰 하중 6206 안지름번호 00 : 10mm 01 : 12mm 02 : 15mm 03 : 17mm 04 x 5 = 20mm

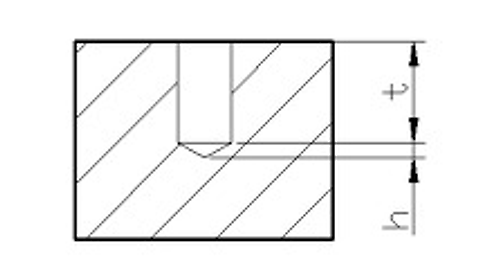

드릴의 깊이란 드릴 뾰족한 날끝까지 길이인가? 아니면 날부의 길이인가?

기계 가공 분야 자격증/기계 기타 RAZYNO 2016. 7. 29. 10:39

드릴의 깊이라하고 하면 날끝 원뿔의 높이(h)를 제외한 날부 몸통이 들어간 깊이(t)를 말한다. UG NX에서 드릴 깊이 20을 적용하면, 실제로 t의 값 20이 먹지 h까지 포함한 값 20이 먹지 않는다. CNC MCT 가공할 때 Z-20.을 가공할려고 하면, h 값을 더해서 프로그래밍해줘야한다. 좀 더 구체적으로 설명하면, 예를 들어 드릴의 지름이 20mm라고 하자. 그리고 내가 20mm을 파고 싶다고 가정하자. 그러면 실제로 프로그래밍상에서는 Z-20.을 넣어주는 게 아니라 h 값을 더해준 값을 넣어줘야 실제적으로 20mm 깊이가 파인다. 여기서는 tan 31 x 드릴의 반지름 10을 해주면 값이 나온다. 드릴의 원뿔 높이를 알 수 있다. 드릴의 원뿔 높이는 계산하면 6.008이 나온다. 그러므로 ..
