이뿌리원 직경, 이끝원 직경, 전체이높이





<<기어 각부명칭>>

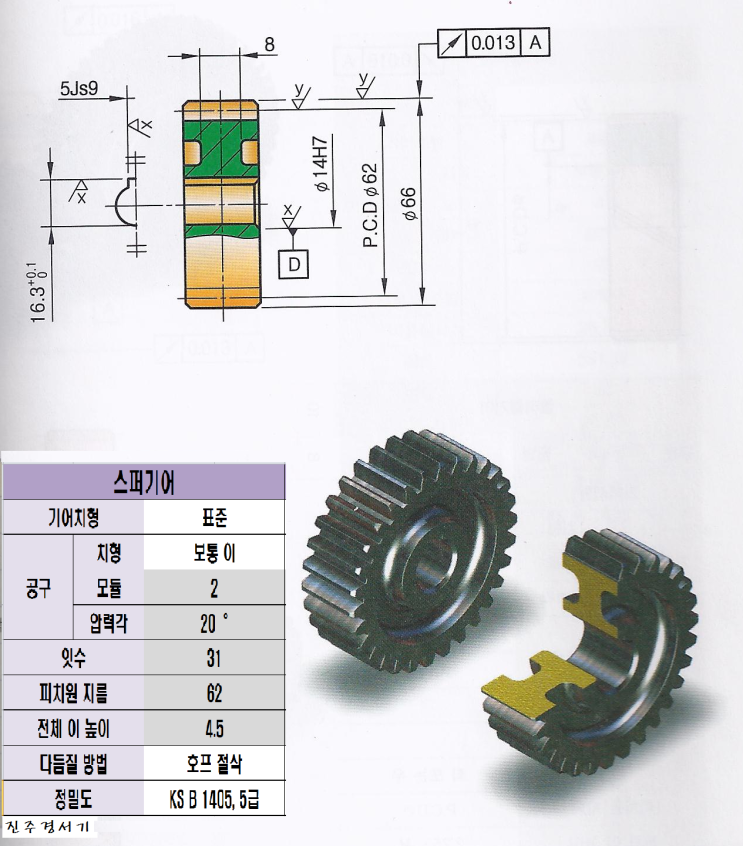

<예제 1사진>



예제 1사진을 참조하여 아래와 같이 계산.



피치원지름(PCD) = M * Z  ->  2 * 31 = ø62

이끝원지름 = PCD + (2*M) ->  62 + (2 * 2) = ø66

이뿌리원지름 = PCD - (2.5 * M) = 62- 5 = ø57

전체이높이 = h = 2.25 * M  = 4.5



기어의 폭은 공식이 있는건지..어떻게 구하는건지 모르겠네요~!!

아시는분 댓글부탁~~!!



============== 예제 그리기 =========

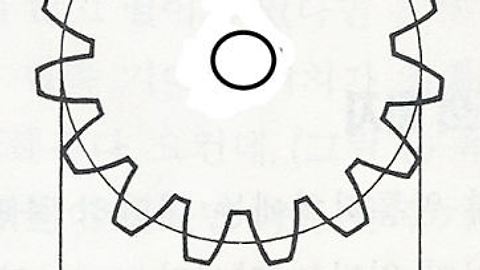

                                    <<그림.1>>





각 지름은 위에서 구한 계산 공식을 활용하여 치수 기입

기어의 간격의 경우

위 그림1의 보조선 왼쪽 부터 1~4번으로 보았을때 아래 공식으로 계산

◈ 1~2 = M/4              =  0.5

◈ 2~3 = M/2              =  1

◈ 2~4 = M * 0.785      =  1.57

(KS 규격집에 나와 있다는데 제가 가지고 있는 책엔 없네요;;)

선자르기. 대칭복사 기능을 활용하여 스케치 마무리후 돌출 원형패턴 하면 됩니다.

4개의모서리에 R 값이 들어 가야는데 저도 아직 정확한 값을 모르겠네요~!!

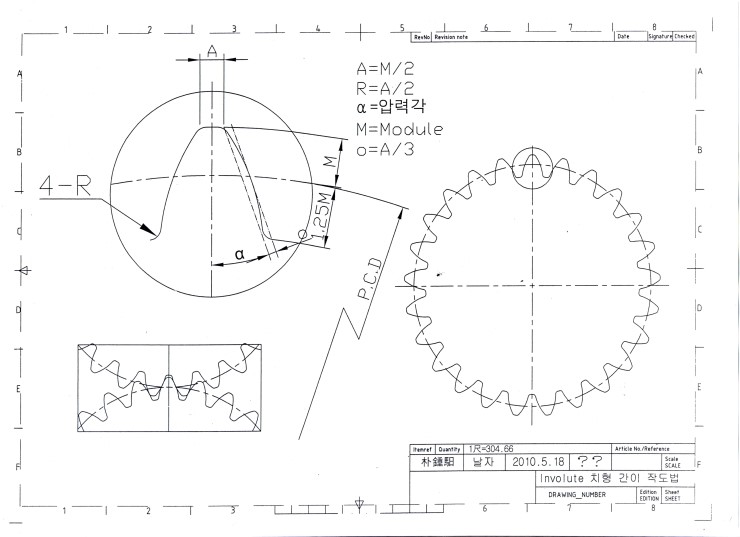

아래 그림은 또 다른 방법으로 그릴수 있는 방법입니다.

(출저 http://blog.naver.com/PostView.nhn?blogId=toyoulhj&logNo=50123245211)
