UG 스퍼기어 이빨 곡선 그리는 방법. 꼭 알아두자..









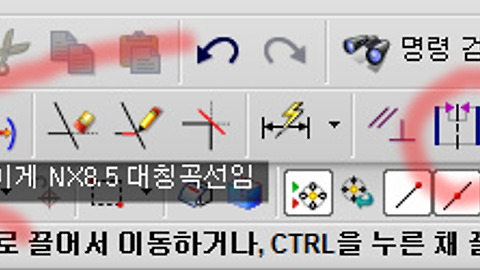

기준선 : 원점에서부터 이어진 선..

중간선 : 기준선에서부터 좌측으로 M(모듈 치수 : 피치원에서 이끝원까지의 거리값 ) X 0.875 거리 뛰어서 긋는다.

( 0.785로 하기도 함 )



* 원 3개 그리기

- P.C.D(피치원) = M * Z

- 이뿌리원 = P.C.D - ( 2.5 X M )

- 이뿌리원 = P.C.D - { 2* ( 1.25 X M ) }

>>> P.C.D - ( 2.5 * m )

>>> P.C.D 반경 - ( 1.25 * M : PCD에서 이뿌리원까지 거리 )

- 이끝원 = P.C.D + ( 2 X M )

- 이크기 = 2.25 * M

- M(모듈) = 2

- Z(잇수) = 50





우측선 : 중간선 M(모듈) / 2 만큼 우측으로 거리 띄워서 그린 선

좌측선 : 중간선 M(모듈) /4 만큼 좌측으로 거리 띄우서 그린 선





위의 기준선, 중간선, 좌측선과 이끝원, 피치원, 이뿌리원과의 교차점을 곡선으로 이어그리면..스퍼기어의 이빨을 그릴 수 있다.
