AutoCAD 2.5D(등각모드)에서 랙탱글(rectangle) 명령어를 해봐도 등각이 되지 않는다.
- 기계 설계 산업기사 & 기능사/AutoCAD
- 2016. 5. 10. 19:04
반응형

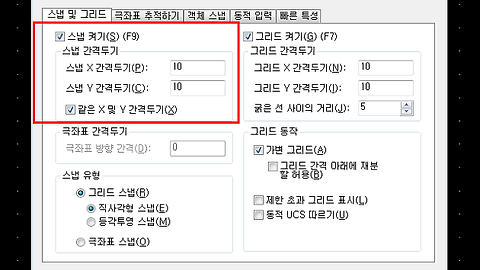

단축키 ds를 누른다. 스냅 유형에서 등각투영 스냅 라디오 버튼를 선택하고 확인을 클릭한다. 화면이 2.5D 등각투영 화면으로 바뀌는 걸 볼 수 있다.
여기서 렉탱글(rectangle, REC) 명령을 해봐도, 2D 평면 모드의 일반적인 사각형이 그려진다.
등각 투영 2.5D 에서 사각형을 그리고 싶으면 F5로 커서 좌표축을 바꿔가면 라인(Line)으로 일일이 그려줘야만 한다.
