[전산응용기계제도기능사] UG로 스프로킷 3D 그리는 방법

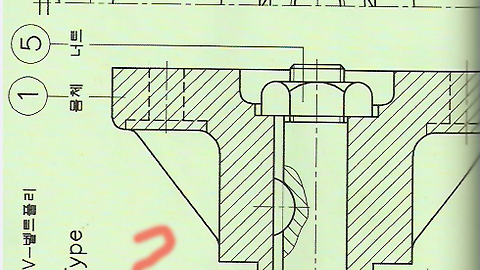

호칭 41 잇수(Z) : 22 일 때 그리는 방법

공단 규격집에서 보면, 잇수 22 호칭 41의 스프로킷 바깥지름 규격은 96mm임을 알 수 있다.

그리고 또한, 단면 폭은 5.8이고 모떼기 깊이 h는 6.4, 모떼기반지름은 13.5, 모떼기폭은 1.6임을 알 수 있다.

해당스케치를 회전시켜준다. 자꾸 선이 끊겼다고 뭐라 나오면 그럴 때는 선을 개별적으로 하나씩 선택해줘서 회전시켜준다.

생성된 객체의 평평한 면에 스케치를 한다.

피치원 지름 89.24

이뿌리원 지름 81.47

적용 롤러 체인(참고)에서 피치 p 12.7 : 피치원에 걸친 동그라미에서 바깥으로 뻗는 동그라미

적용 롤러 체인(참고)에서 롤러 바깥 지름 d1 (최대) 7.77 : 피치원에 걸치는 동그라미

해당 스케치 돌출 시킨 다음에, 패턴 특징형상 (NX6에서는 인스턴스 특징형상. 아이콘 생긴게 약간 다름. nx 8.5에서는 계란판 형상이지만 NX6에서는 사각블록에 구멍 4개 뚫린 형상. ) 을 해서 완성시켜준다.
